江铃福顺短轴中顶转运型救护车
更新时间：2025-03-20 13:44:25
该款型救护车是以江铃福顺轻型客车为基础底盘而专业设计的一款监护型救护车。配备有担架、输液、护理、供氧、供电、消毒、换气、照明、...
该款型救护车是以“江铃福顺轻型客车”为基础底盘而专业设计的一款监护型救护车。配备有担架、输液、护理、供氧、供电、消毒、换气、照明、警示等功能装备，配置了医用操作台、药材器械柜、氧气瓶柜、壁柜等车载橱柜系统。医疗舱布局合理、结构紧凑，舱内采用左右布局为主、上下布局为辅的立体式布局，使用操作简洁方便，电器控制集成科学合理，可以满足全国范围内相关医疗机构“伤病员的急救和转运”等户外长时期作业的需求。
1、底盘配置参数
| 序号 | 类 别 | 参 数 |
| 1 | 车体尺寸（mm） | 4950×1974×2530(长x宽x高) |
| 2 | 车体结构 | 承载式 |
| 3 | 医疗舱尺寸（mm） | 2550×1700×1750（长×宽×高） |
| 4 | 总质量（kg） | 3550 |
| 5 | 发动机型号 | JX4D20A6H（江铃股份） |
| 6 | 燃油种类 | 柴油 |
| 7 | 排量（ml） | 2000 |
| 8 | 排放标准 | 国VI |
| 9 | 额定功率（kw） | 107 |
| 10 | 轴距（mm） | 2933 |
| 11 | 悬架类型 | 前：麦弗逊式独立悬架/后：霍奇基斯悬架 |
| 12 | 驱动方式 | 前置后驱 |
| 13 | 变速箱 | 6MT |
| 14 | 制动器类型 | 前：通风盘式/后：盘式 |
| 15 | ******车速（km/h） | 160 |
| 16 | 轮胎规格 | 215/75R16LT |
| 17 | 额定载客（人） | 6-7 |
| 18 | 防抱死系统 | 博世ABS |
| 19 | 车内中控锁/遥控钥匙 | 有 |
| 20 | 开门方式 | 后：180°双开门/侧：手动侧滑门 |
| 21 | 舒适配置 | 多功能方向盘 |
2、医疗舱配置
| 序号 | 改装项目 | 技术参数/主要功能 | 数量 |
| A、内饰装配系统 | |||
| 1 | 医疗舱内饰顶 | 医疗舱内饰顶采用PVC材料，车辆顶部及侧围预埋金属件，采用断续焊，所有焊点处磨平并做防锈处理，增加整车顶部及侧围强度，增加顶部载重能力。 | 1套 |
| 2 | 隔断 | 驾驶室与医疗舱******密封隔断（带推拉观察窗，方便驾驶舱与医疗舱人员交流以及物品传送）。 | 1套 |
| 3 | 前立柜 10L氧气瓶柜 |
配置氧气瓶底座、固定支架，柜体表面无尖锐边角，采用原边处理。 | 1套 |
| 4 | 输液挂钩 | 2个折叠挂钩，未使用时此装置可向舱顶收起，避免对人员造成损伤 | 1套 |
| 5 | 舱门顶部边缘软包 | 舱内顶部边缘软包处理，纤维仿真皮，防止碰撞 | 1套 |
| 6 | 隔音装置 | 医疗舱车体侧围及顶部采用EVA隔音材料，降低医疗舱噪音，隔音材料复合JT/T1095-2016标准 | 1套 |
| 7 | 医用地板 | 医用地板耐磨、耐老化、防滑防霉易清洗，阻燃性符合GB8410-2016标准； | 1套 |
| 医用地板下置PVC阻燃板 | 1套 | ||
| B、智能管理供电系统 | |||
| 1 | 综合布线，集中控制 | 汽车低压电线束：符合国家汽车行业标准；可达到整车线束标准，所有连接均使用专用汽车连接件，无家用塑包线； | 1套 |
| 2 | 逆变系统 | 1000W、纯正弦波逆变电源采用工频方案加上电气隔离技术，带载能力强，抗冲击性强；正弦波输出，稳频稳压，波纹小。 | 1套 |
| 6 | 交/直流插座 | 组合插座、可接三/二孔的多功能插座3个，12V交流插座2个 | 1套 |
| C、照明、消毒系统 | |||
| 1 | 紫外线消毒灯 | 消毒灯具备定时延时开启功能 | 1套 |
| 2 | 医用射灯 | 3*1W色温中性白 | 1套 |
| 3 | 顶部照明灯 | LED高亮照明灯 | 4套 |
| 4 | 后尾部场外照明灯 | 12V、投光灯、正白光 | 1套 |
| D、供氧系统 | |||
| 1 | 氧气管道 | 采用医用管作为氧气管道，无缝焊接 | 1套 |
| 2 | 氧气瓶 | 10L、钢质无缝，含固定支架 | 1套 |
| 3 | 湿化器快速转换接口 | 插头体总成(氧气) | 2套 |
| E、空调排风系统 | |||
| 1 | 空调系统 | 前后独立控制、可调节风速，内部焊接空调支架 | 1套 |
| 2 | 双向换气扇 | 车厢内换气次数30次/小时，排气量7.5m3/min | 1套 |
| 3 | 暖风系统 | 暖风独立控制、可调节风速 | 1套 |
| F、担架、座椅系统 | |||
| 1 | 自动上车担架 | 铝合金自动上车担架，带不锈钢担架导轨垫板及导板 | 1套 |
| G、医疗警示外观系统 | |||
| 1 | 蓝色长条警灯 | 车顶安装长条警灯；警灯功率 98W、额定电压DC 16V、工作电流 8A、光源形式：超高亮度LED灯；灯罩材料：聚碳酸脂（德国拜耳PC)，底盘材料：******铝合金；警灯结构：内置喇叭；灯颜色：蓝；外壳颜色 ：蓝/透明/白，环境温度：-40℃~+55℃，）闪光模式：左右对闪、全闪、自动循环，操作更间简单。 | 1套 |
| 2 | 左右两侧爆闪警示灯 | 警灯功率:21.6W;工作电压:DC 16V;工作电流1.8A;光源形式:LED灯;灯颜色:蓝 白;灯罩颜色:透明 蓝；安装方式：螺丝；环境温度：-40℃~+ 55℃警灯 | 3套 |
| 3 | 尾部LED警灯 | 警灯功率:21.6W;工作电压:DC 16V;工作电流1.8A;光源形式:LED灯;灯颜色:蓝;灯罩颜色:蓝；安装方式：螺丝；环境温度：-40℃~+ 55℃警灯； | 2套 |
| 4 | 驾驶室安装警报、警灯控制器 | 功率：100W； 电压：DC1V 电流9.3A ；阻抗：8Ω 声压级 118dB;电极:外壳接地 环境温度:-40℃~+ 55℃;音调:多音调 工作方式:警报器面板控制 1. 警报器音调调节 2. 灯控制 |
1套 |
| 5 | 医疗舱玻璃窗膜 | 1/2磨砂膜 | 1套 |
| 6 | 车身外观 | 按照客户要求定制 | 1套 |
| H、辅助系统 | |||
| 1 | 顶部安全扶手 | 黄色尼龙扶手 | 2套 |
| 2 | 中门上车扶手 | 黄色尼龙扶手 | 1套 |
| 3 | 驾驶室、医疗舱对讲系统 | 车载双向对讲、含手咪 | 1套 |
| 4 | 中拉门推拉窗 | 平贴推拉玻璃窗 | 1套 |
| 5 | 钢质污物桶 | 不锈钢、5L | 1套 |
| 6 | 专用灭火器 | 1KG | 1套 |
| 7 | 安全锤 | 智能警报 | 1套 |
| 8 | 尾门踏板防撞条 | 不锈钢 | 1套 |
| 9 | 驾驶室座椅软包 | 驾驶室座椅皮质拼接软包 | 1套 |
| 10 | 整车密封胶 | 医疗舱柜劈与地板接缝处，柜体与车体接缝处全部密封胶处理 | 1套 |

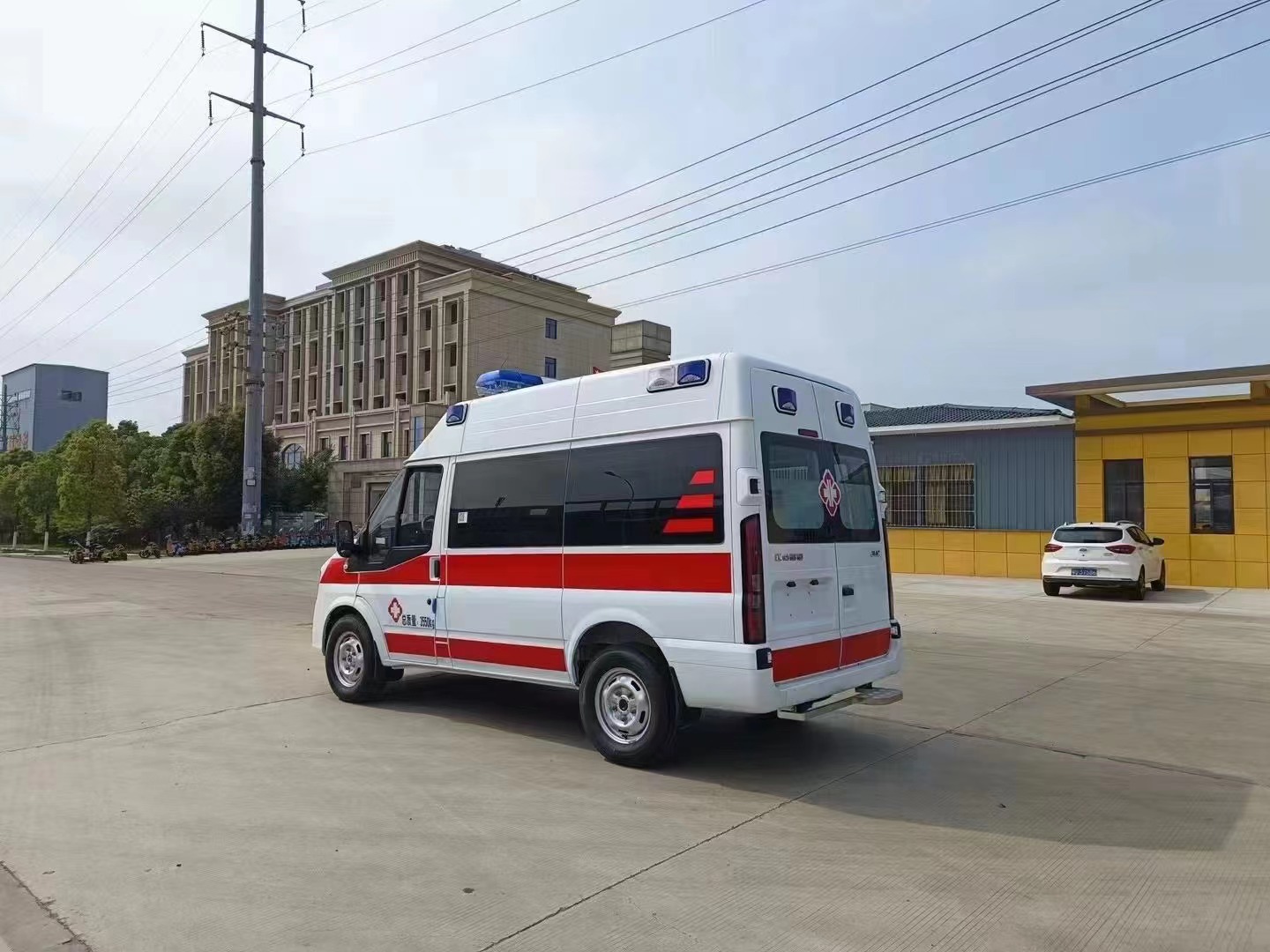

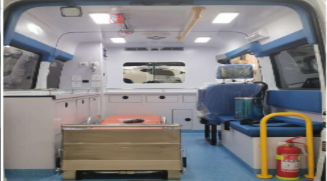

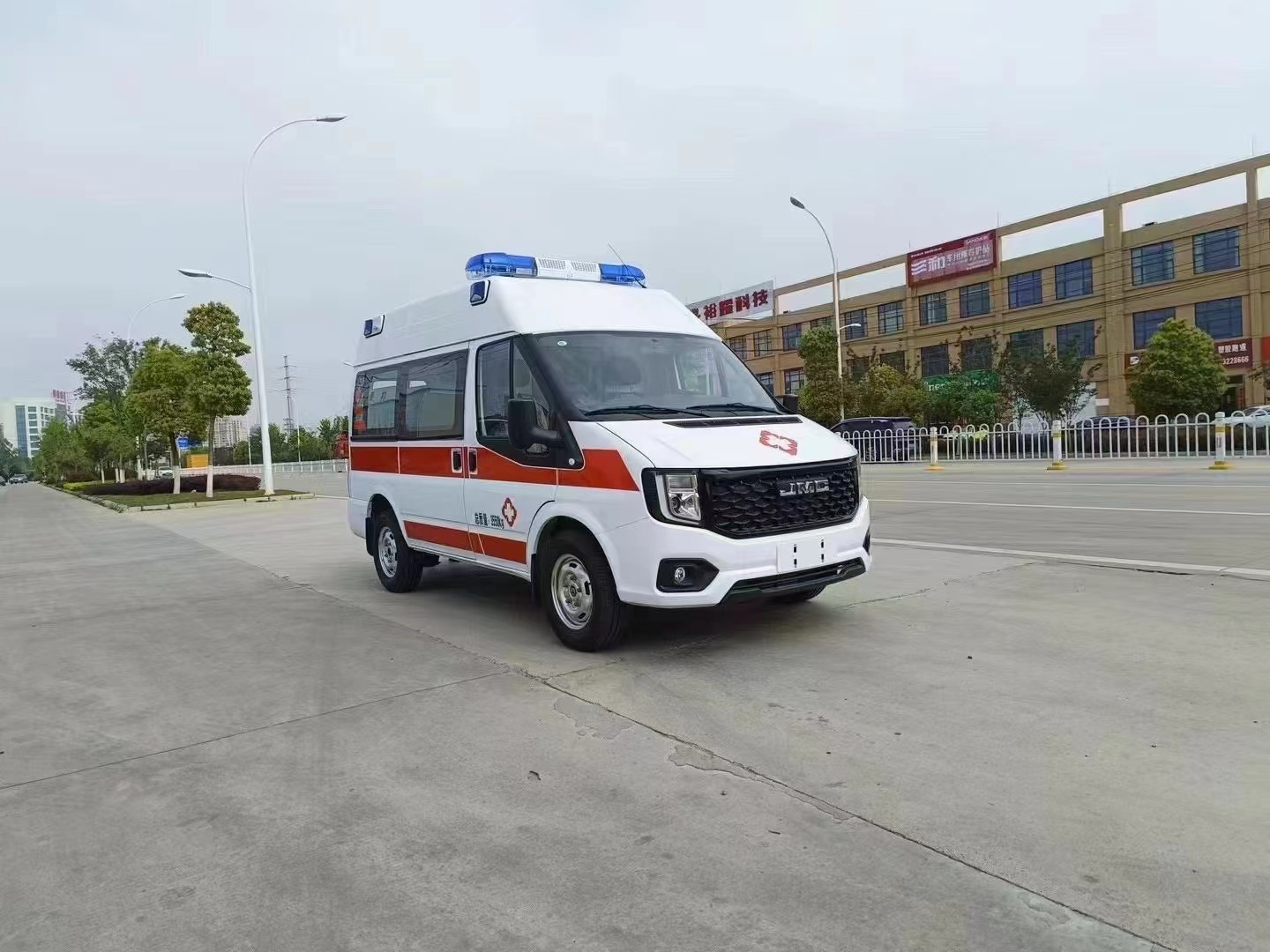

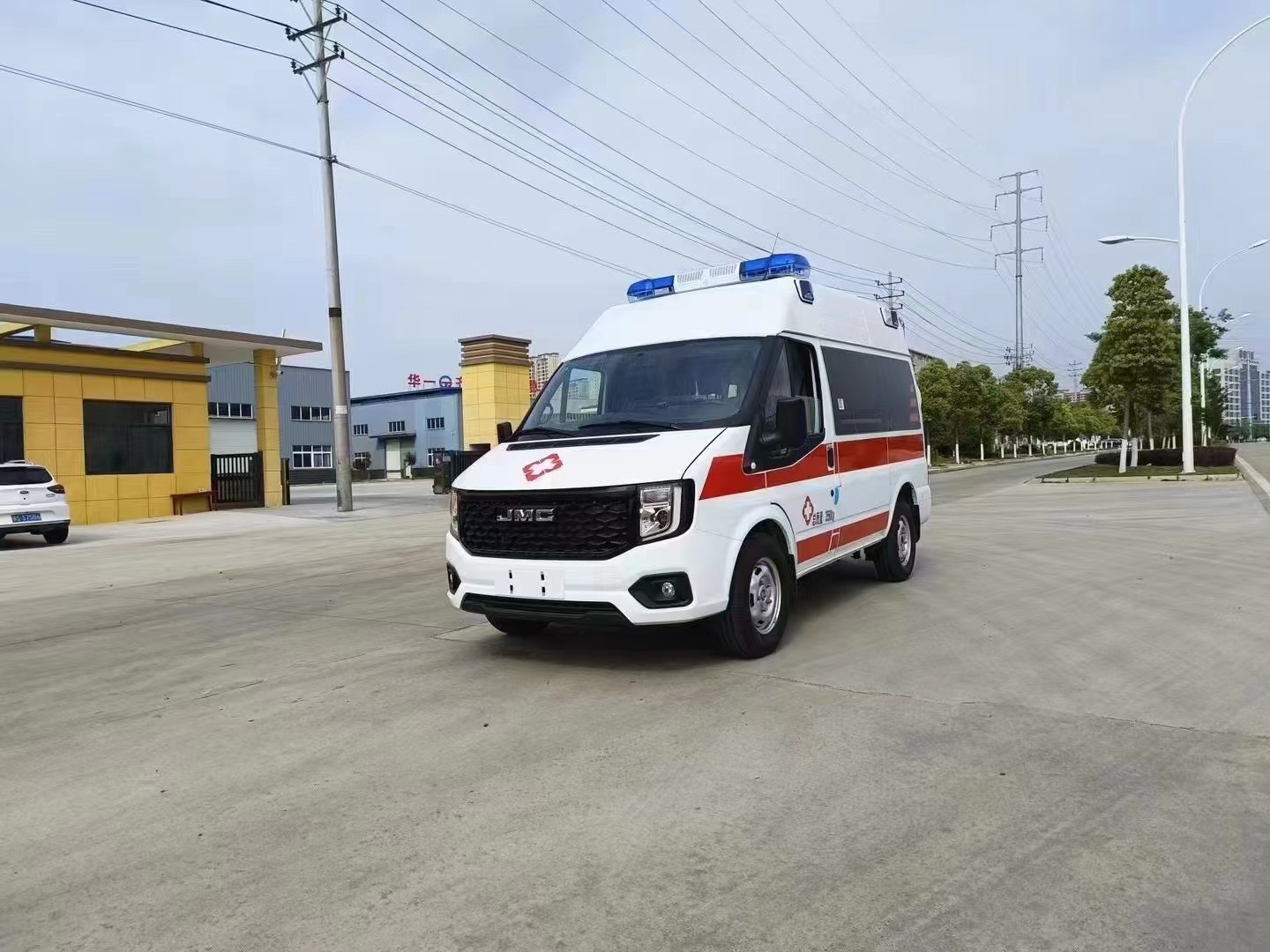

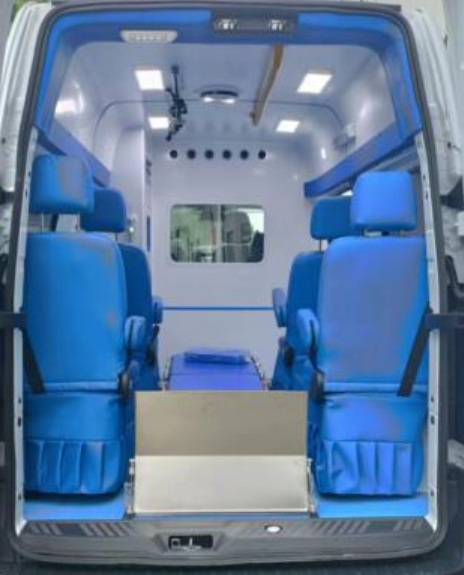

2、外观及内部布局示意图
